Zwei-Säulen-Hebebühne

MAHA MA STAR 3.5 A MB

Zwei-Säulen-Hebebühne

MAHA MA STAR 3.5 A MB

Art. Nr.: VP 251235

Beschreibung

Die Fünf-Sterne-Hebebühne MA STAR 3.5 A MB mit stabilen und verwindungsfreien Hubsäulen aus gerolltem H-Profil hebt PKW und Transporter bis zu 3,5 t. Ihre um 45° gedrehten Säulen ermöglichen dabei einen grossen Türöffnungswinkel am Fahrzeug. In ihrer Anwendung garantiert die Zwei-Säulen-Hebebühne durch ihr Spindel-Mutterpaket, die patentierte Mutterbrucherkennung („Giraffe“) und die Motorbremse 3-fache Sicherheit (triple safety). Darüber hinaus besticht die MA STAR durch ihre unkomplizierte Inbetriebnahme („plug and play“) sowie ihre intuitive, über LED geführte Bedienung.


Mercedes-Benz Zertifizierung

  • Traglast 3'500 kg
  • triple safety

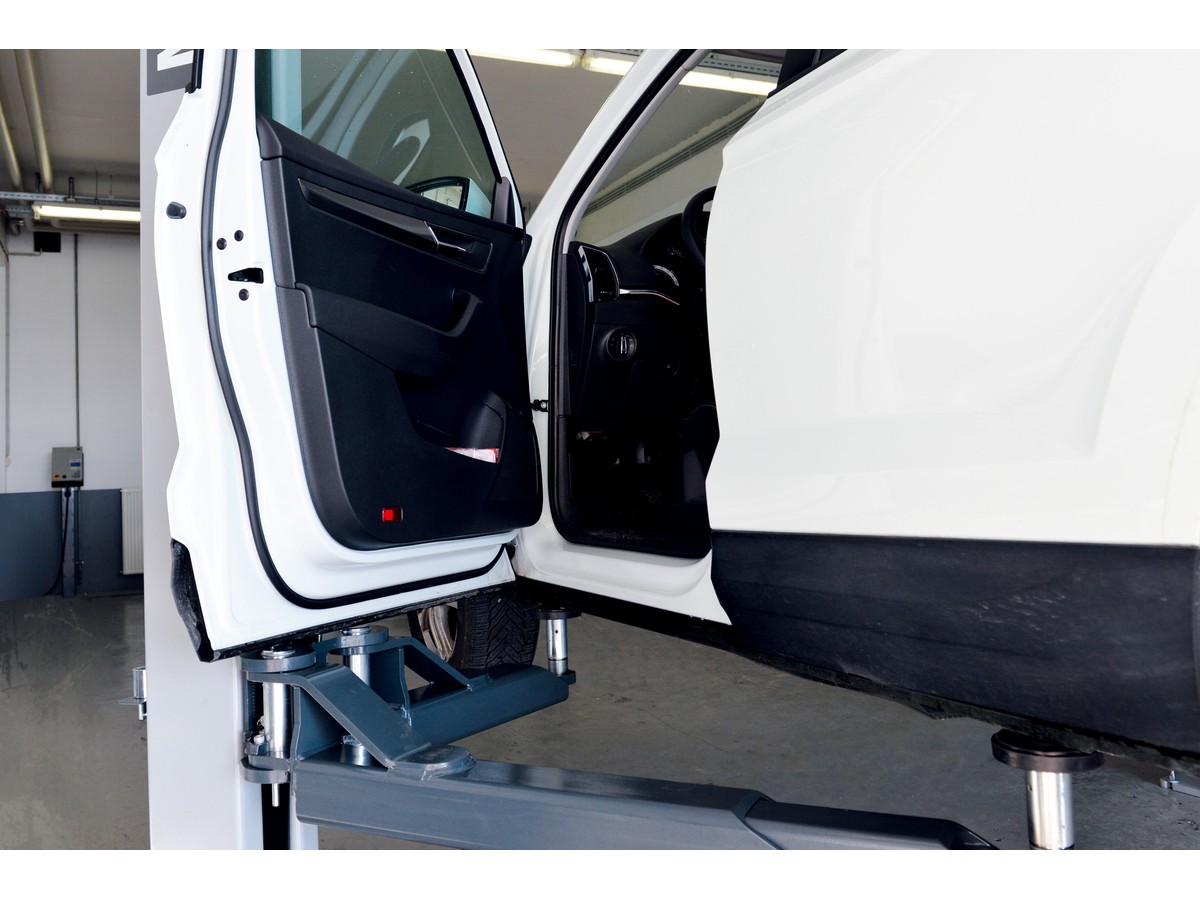

  • 45° gedrehte Säulen für grossen Türöffnungswinkel
  • Asymmetrische Tragarme
  • Kurze Tragarme 180° schwenkbar
  • Variable Aufstellweite
  • Spezifische Ausführung
  • Sonderlackierung: RAL 7015, schiefergrau (VZ 995431)
  • Weiteres, zwingend 1x pro Hebebühne erforderliches Zubehör, siehe Spezifikation!


Lieferumfang:

  • 2 Säulen asymmetrisch mit Bediengehäuse an Bediensäule
  • 4 asymmetrische Tragarme (2 doppelt-, 2 einfach teleskopierbar)
  • Aufnahmeteller-Stecksystem
  • Kabelbrücke
  • Spindelöl (0,5 l)
  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung

Technische Daten

Traglast max 3'500 kg
Hubhöhe max. 1'995 mm
Hub-/Senkzeit (lastabhängig) ca. 40/40 s
Unterschwenkhöhe gesamter Tragarm 100 mm
Verstellbereich Aufnahmeteller 80 - 110 mm
Auszugsbereich kurze Tragarme 630 - 1'240 mm
Auszugsbereich lange Tragarme 920 - 1'490 mm
Gesamtbreite* 3''592 mm
Aussenmass Grundplatten* 3'351 mm
Äussere Säulenweite* 3'242 mm
Lichte Säulenweite* 2660 mm
Durchfahrbreite 2'300 - 2'450 mm
Säulenhöhe 2'943 mm
Gesamthöhe max. (mit Kabelbrücke) 4'499 mm
Antriebsleistung 2 x 3,0 kW
Spannungsversorgung 3/N/PE 400 V 50 Hz
Absicherung 16 A
Gewicht 650 kg
Verpackungsmasse (L x B x H) 2'900 x 1'100 x 710 mm
Geforderte Betonqualität C 20/25
  • Geforderte Mindestbetonplattendicke ohne Estrich min. 180 mm

*Mass bezogen auf empfohlene Durchfahrbreite 2400 mm

Spezifikationen

Einsatzgebiet
  • Garagen
  • Betriebsgaragen
